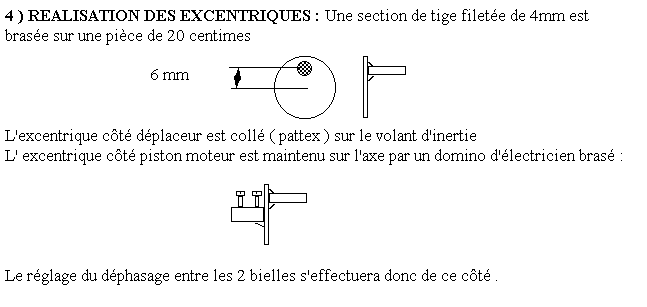

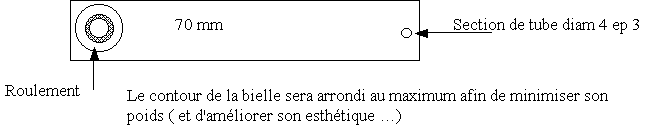

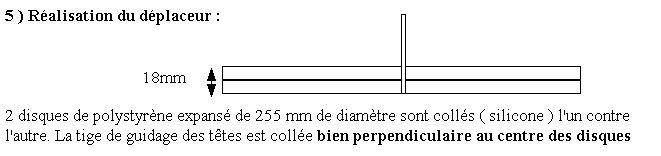

6 ) Réalisation du cylindre moteur : Découper une section de 35 mm sur un tube PVC de 40 cette section est collée ( colle PVC) sur un carré de 45 mm de PVC ep 3mm. Ce carré est percé par un orifice de 20 mm de diamètre. 4 trous de 4mm sont pratiqués dans les angle du carré pour assurer sa fixation :

Le piston est constitué par un ballon d'enfant emprisonné entre 2 rondelles maintenues par une vis diamètre 4 et un domino. Il est serré sur le cylindre par un bracelet élastique

7 ) REALISATION DU CYLINDRE DU DEPLACEUR : Il faut trouver un seau plastique du bon diamètre ou découper ( cutter ) une bande de plastique dont l'on collera les extrémités ( ce que j'ai fait )

32mm

260mm

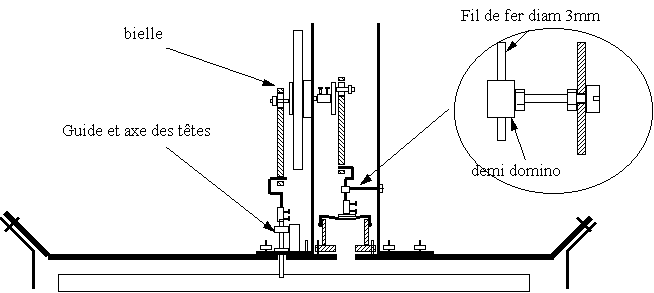

8 ) ASSEMBLAGE DE L'ENSEMBLE : L'ensemble du mécanisme est fixé sur la poelle inférieure par 2 équerres de 250mm ep 2mm : c'est l'étape N°1 :
